TXLP/2R · артикул TP2R060017
Кабель в стяжку 17 Вт/м, 600 Вт
- Длина кабеля35,1 м
- Мощность600 Вт
- Площадь укладки2,4–3,1 м²
- Сопротивление80,7 Ом
- Гарантия 50 лет
- Готовая секция с кабелем питания
- Инструкция в комплекте
Другие мощности — Кабель в стяжку 17 Вт/м
| Мощность | 600 Вт |
|---|---|
| Площадь укладки | 2,4–3,1 м² |
| Длина секции | 35,1 м |
| Линейная мощность | 17 Вт/м |
| Слой монтажа | Стяжка 3–5 см |
| Исполнение | Двухжильный экранированный |
| Покрытие | Плитка, керамогранит, камень |
| Напряжение питания | ~230 В |
| Класс защиты | Экран по всей длине |
| Гарантия | 50 лет |
| Укорачивание кабеля | Не допускается |
| Артикул | TP2R060017 |
| Сопротивление (номинал) | 80,7 Ом |
Длина и мощность секции зафиксированы заводом. Площадь укладки указана для рекомендованного шага; окончательный подбор — по свободной площади помещения.

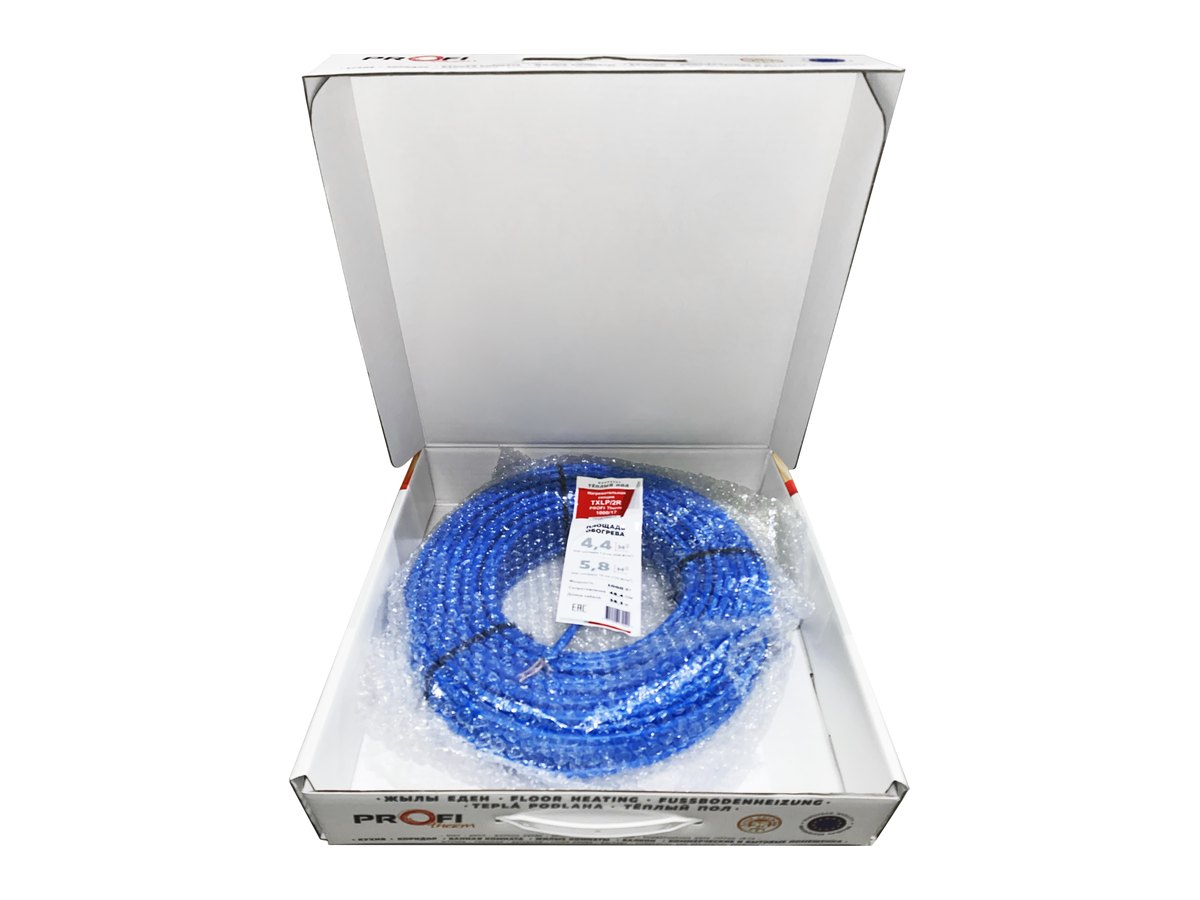

Двухжильная нагревательная секция длиной 35,1 м и номинальным сопротивлением 80,7 Ом для монтажа в цементно-песчаную стяжку.
Подойдёт
пол создаётся с нуля, впереди новая стяжка слоем 3–5 см. Выше тепловая инерция — пол медленнее греется, но дольше держит тепло. Вариант для работы основным отоплением и для помещений с большими теплопотерями.
Не подойдёт
тонкий слой плиточного клея на готовом основании. Кабель для стяжки в клеевом слое работает в режиме, на который не рассчитан.
Площадь укладки по шагу
| Шаг укладки | Площадь укладки | Обогреваемая площадь |
|---|---|---|
| Шаг 7,5 см · около 226 Вт/м² | 2,4 м² | 2,7 м² |
| Шаг 10 см · около 170 Вт/м² | 3,1 м² | 3,5 м² |
Площадь укладки — где фактически лежит кабель. Обогреваемая учитывает тепло примерно на 5 см за краем раскладки.
В цементную стяжку
Секцию раскладывают равномерной змейкой по свободной площади. Кабель полностью закрывают раствором без воздушных пустот. Укорачивать нагревательную часть нельзя.
Проверьте перед монтажом
- Сверьте сопротивление с паспортным значением 80,7 Ом (допуск −5…+10%).
- Разметьте свободную площадь без стационарной мебели.
- Установите датчик пола в защитной трубке.
- Повторите измерения после укладки покрытия.
Что ещё понадобится
- Терморегулятор с допустимой нагрузкой не ниже мощности секции.
- Датчик пола — тип должен совпадать с регулятором.
- Защитная трубка для датчика — без неё замена датчика означает вскрытие пола.
- Отдельная линия питания с автоматом и УЗО или дифавтоматом.
