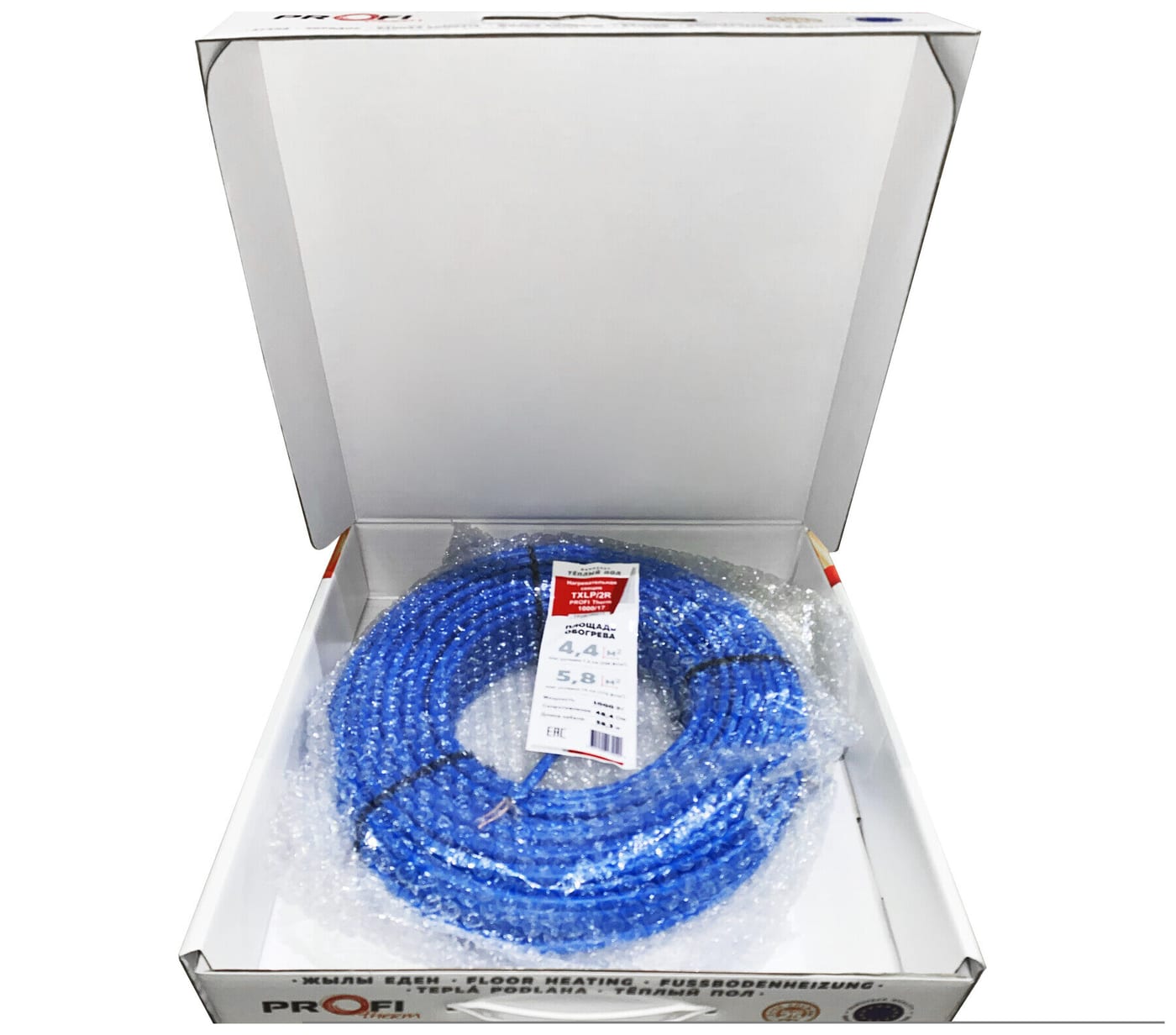

Кабель для новой стяжки

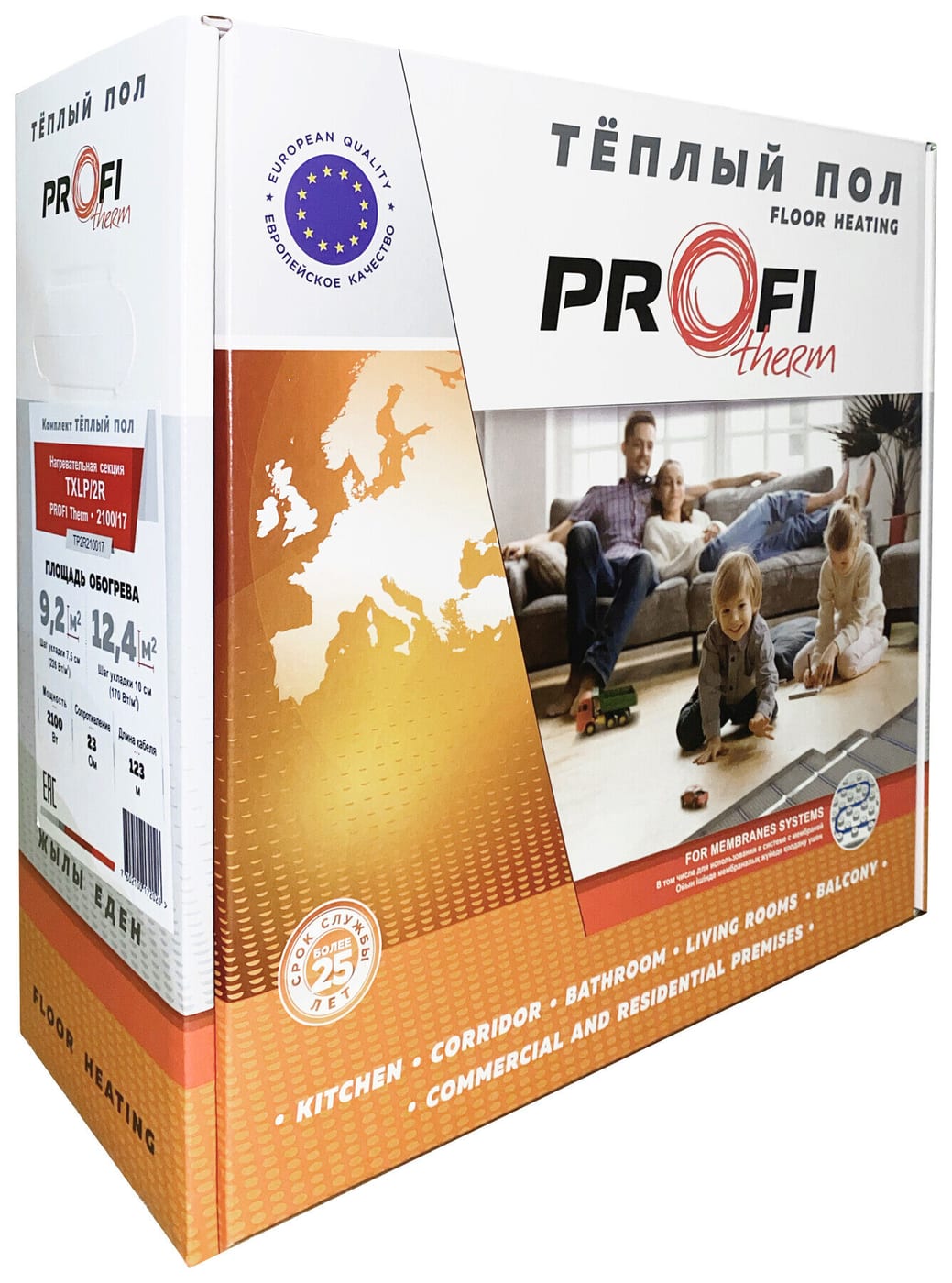

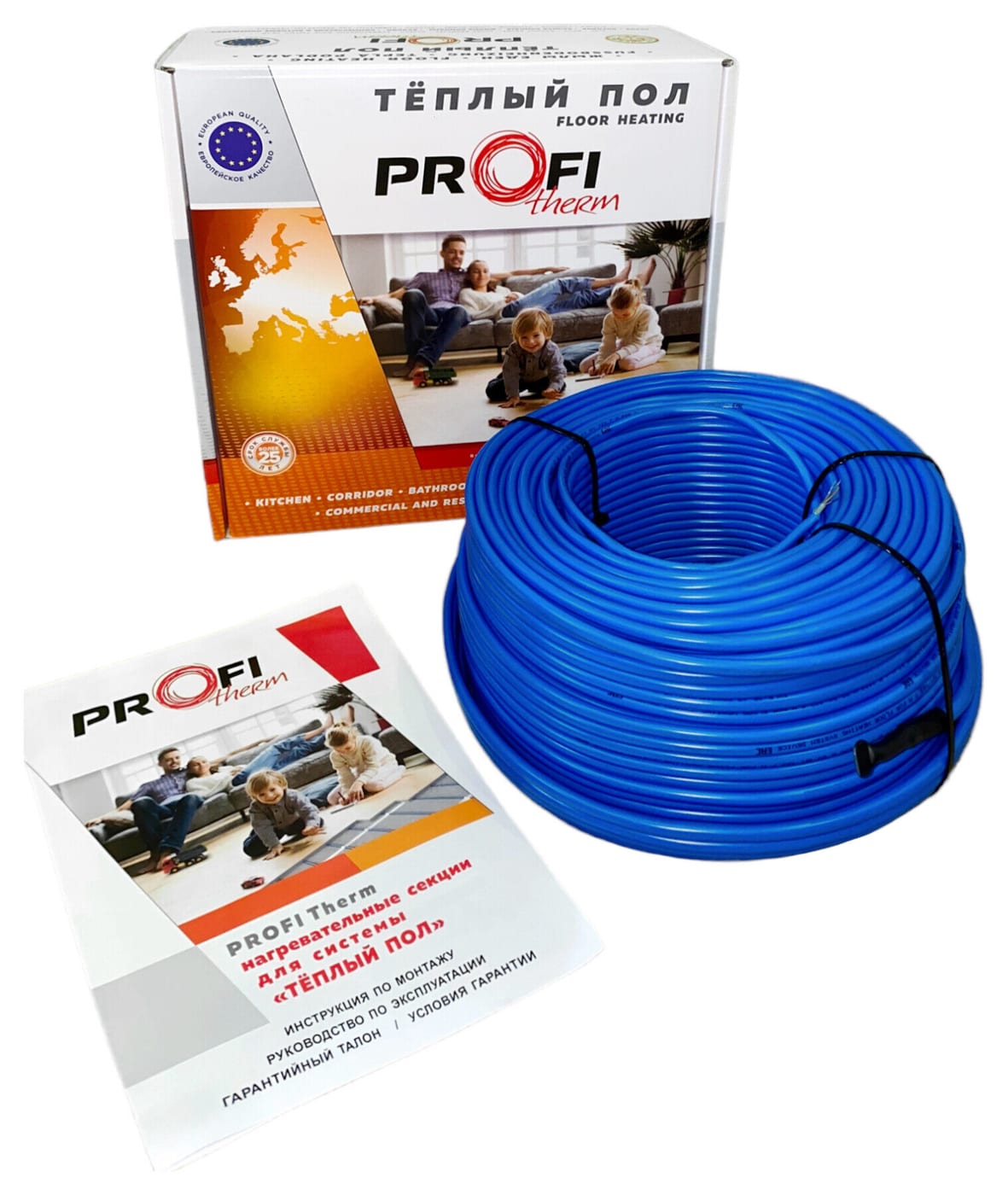

Готовые секции TXLP/2R 17 Вт/м. Длина и сопротивление указаны для каждой.
Все размеры и цены
13 готовых секций. Выберите по свободной площади помещения.
Подберём размер под ваш объект
Не нужно выбирать мощность наугад. Укажите условия и свободную площадь — получите предварительный подбор или запрос расчёта.
Подобрать для моей задачи ↗Перейти к таблицам типоразмеров →
В систему также входят управление и монтажные принадлежности. Состав проверяют по условиям установки.
Как читать площадь
Площадь укладки и площадь обогрева — не одно и то же
В таблице первое число показывает площадь, на которой фактически раскладывается кабель. Второе число — площадь, которую система может обогреть: тепло распространяется примерно на 5 см за границы кабельной раскладки.
Конструкция кабеля
Экранированная конструкция
Многослойная изоляция и металлическая оплётка защищают кабель. Заземляющий проводник обеспечивает подключение защитного контура.
- две греющие жилы;
- изоляция проводников;
- заземляющий проводник;
- металлический экран;
- наружная защитная оболочка.
По инструкции
Технические данные
Паспортные характеристики секции TXLP/2R ProfiTherm.
- Номинальное напряжение
- 230 В
- Линейная мощность
- 17 Вт/м
- Холодный конец
- 5 м
- Изоляция жил
- XLPE
- Наружная оболочка
- PVC
- Максимальная температура
- +300 °C
- Допуск сопротивления
- −5…+10%
- Сопротивление изоляции
- не менее 100 МОм
- Минимальный диаметр изгиба
- 6 диаметров кабеля
Применение
Для цементно-песчаной стяжки
Кабель фиксируют на подготовленном основании с равномерным шагом, проверяют сопротивление и только затем закрывают стяжкой. Кабель нельзя пересекать, укорачивать и включать в бухте. Секцию подключают через терморегулятор; датчик пола устанавливают в гофротрубке с герметично закрытым концом.
Все правила монтажа →Скачать инструкцию →
Контроль перед заливкой: измерьте сопротивление нагревательных жил и изоляции до монтажа, после раскладки и после устройства покрытия. Фактическое сопротивление жил должно находиться в пределах −5…+10% от значения в таблице.
Почему ProfiTherm
Система, которую можно проверить до закрытия пола
Каждая нагревательная секция имеет фиксированные электрические параметры. Сопротивление проверяют до монтажа, после фиксации и после устройства покрытия.
