1Кровли и водостоки
Желоба, воронки, водосточные трубы, ендовы и карнизы. Греют весь путь воды до безопасного выпуска.
Подробнее →Альбом типовых решений
Системы
электрообогрева
Проектные решения для защиты объектов от снега, наледи и промерзания на основе нагревательных кабелей ProfiTherm.
Где применяются системы электрообогрева
Девять типовых зон на одном объекте. Нажмите номер на схеме — откроется описание и переход в нужный раздел.
2Открытые площади
Дорожки, тротуары, площадки. Ориентир 250–350 Вт/м², греют полосу движения, а не всю площадь.
Подробнее →3Взлётно-посадочные полосы
Протяжённые покрытия с делением на независимые зоны и группы питания.
Подробнее →4Вертолётные площадки
Круглая площадка с равномерным обогревом и повышенными требованиями к надёжности.
Подробнее →5Подъездные площадки и ворота
Колеи на въезде, зона перед воротами, участки торможения.
Подробнее →6Входные группы и лестницы
Ступени, пандусы, порог. Обогревают вместе с путём отвода талой воды.
Подробнее →7Спортивные площадки
Футбольные поля и игровые площадки: до 130 Вт/м² для натуральной травы.
Подробнее →8Светопрозрачные конструкции
Стеклянные кровли, зенитные фонари, атриумы — сход снега и наледи.
Подробнее →9Полы морозильных камер
Обогрев грунта под камерой: 30 Вт/м², основной и резервный контуры.

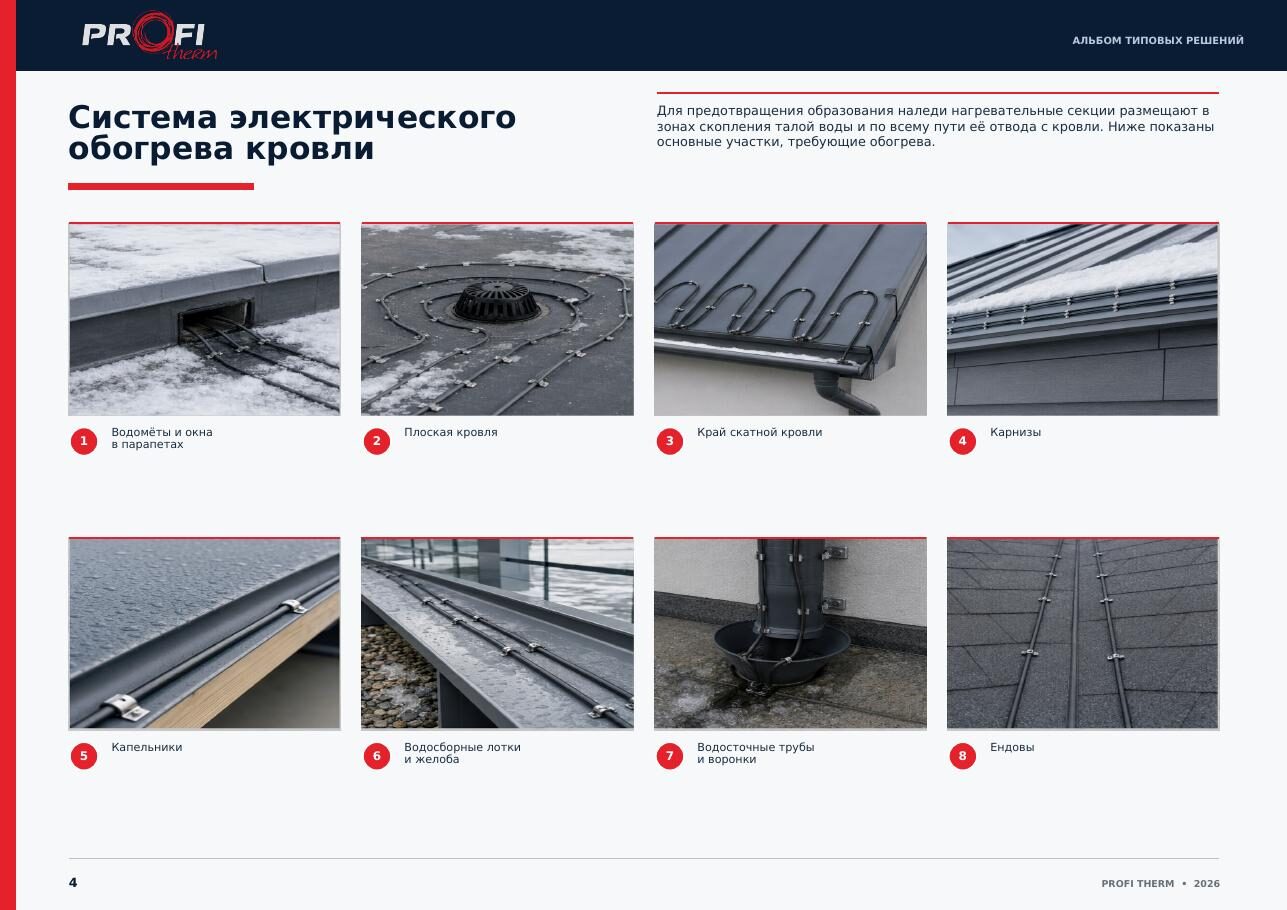

Подробнее →01. Кровля и водостоки
Свободный отвод талой воды
Нагревательные секции размещают в зонах образования и скопления талой воды, а также по всему пути её отвода с кровли.
плоская кровлякрай скатной кровликарнизыкапельникижелоба и лоткиводосточные трубыворонкиендовы
от 250 Вт/м²для площадки перед водомётом и зоны вокруг воронки
Точную мощность, количество ниток и длину обогреваемого участка определяют расчётом с учётом конструкции кровли и климатических условий.
Открыть схему крупно ↗02. Открытые площади
Площадки, лестницы и пандусы
Кабель укладывают на бетонное основание, закрепляют монтажной лентой или сеткой и закрывают цементно-песчаной стяжкой. Сверху монтируют чистовое покрытие.
250–300 Вт/м²плоские площадки и пандусы
300–350 Вт/м²ступени и лестницы
Если поднять уровень поверхности нельзя, в основании выполняют штробы. Кабель полностью утапливают в слое плиточного клея.
На переходах между ступенями необходимо обеспечить допустимый радиус изгиба кабеля.
Состав и расчёт системы

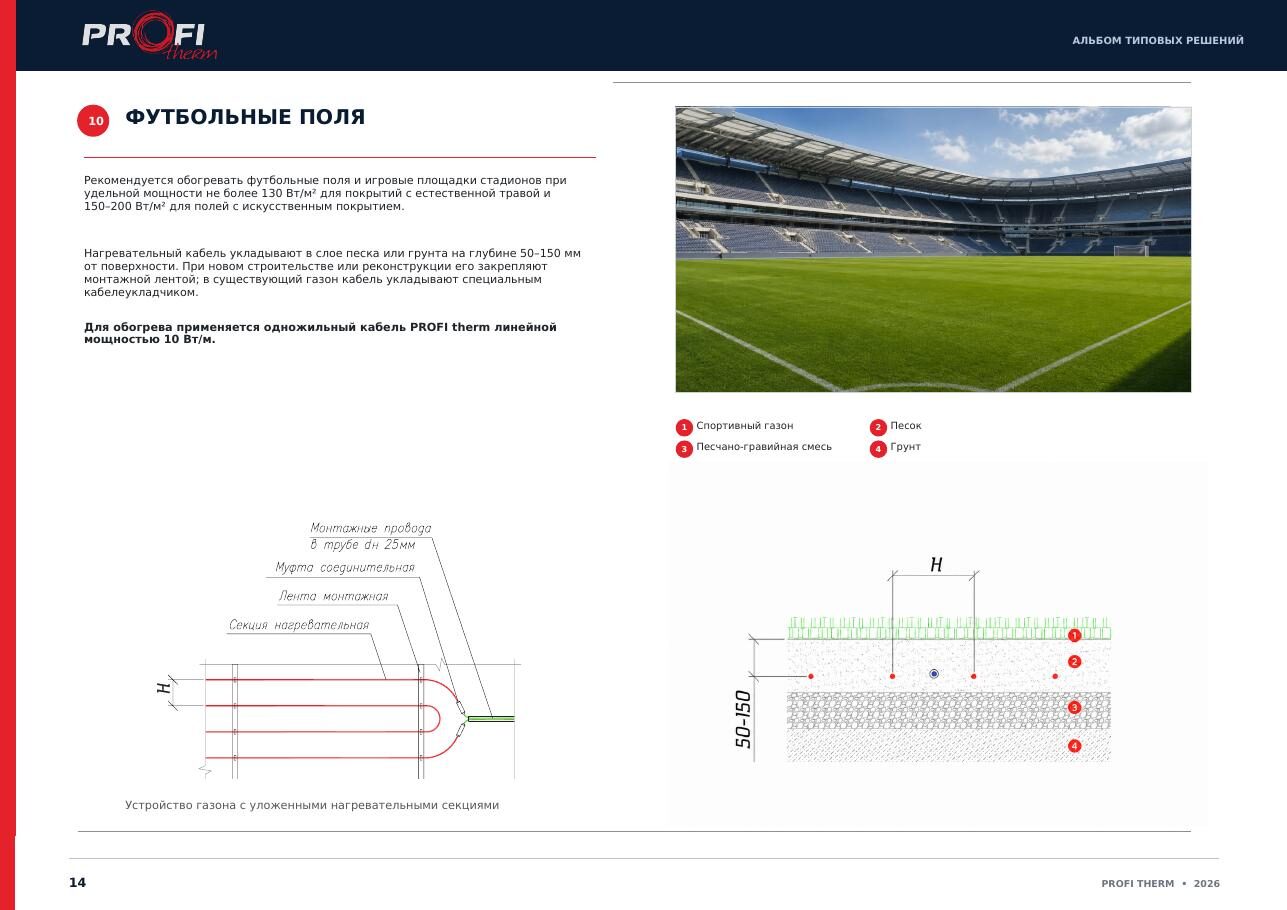

Открыть схему крупно ↗03. Спортивные объекты
Футбольные поля
Нагревательный кабель укладывают в слое песка или грунта на глубине 50–150 мм от поверхности. В существующий газон кабель может укладываться специальным кабелеукладчиком.
до 130 Вт/м²поля с естественной травой
150–200 Вт/м²поля с искусственным покрытием
10 Вт/млинейная мощность одножильного кабеля ProfiTherm
Раскладка и глубина установки уточняются проектом с учётом конструкции газона и климатических условий.

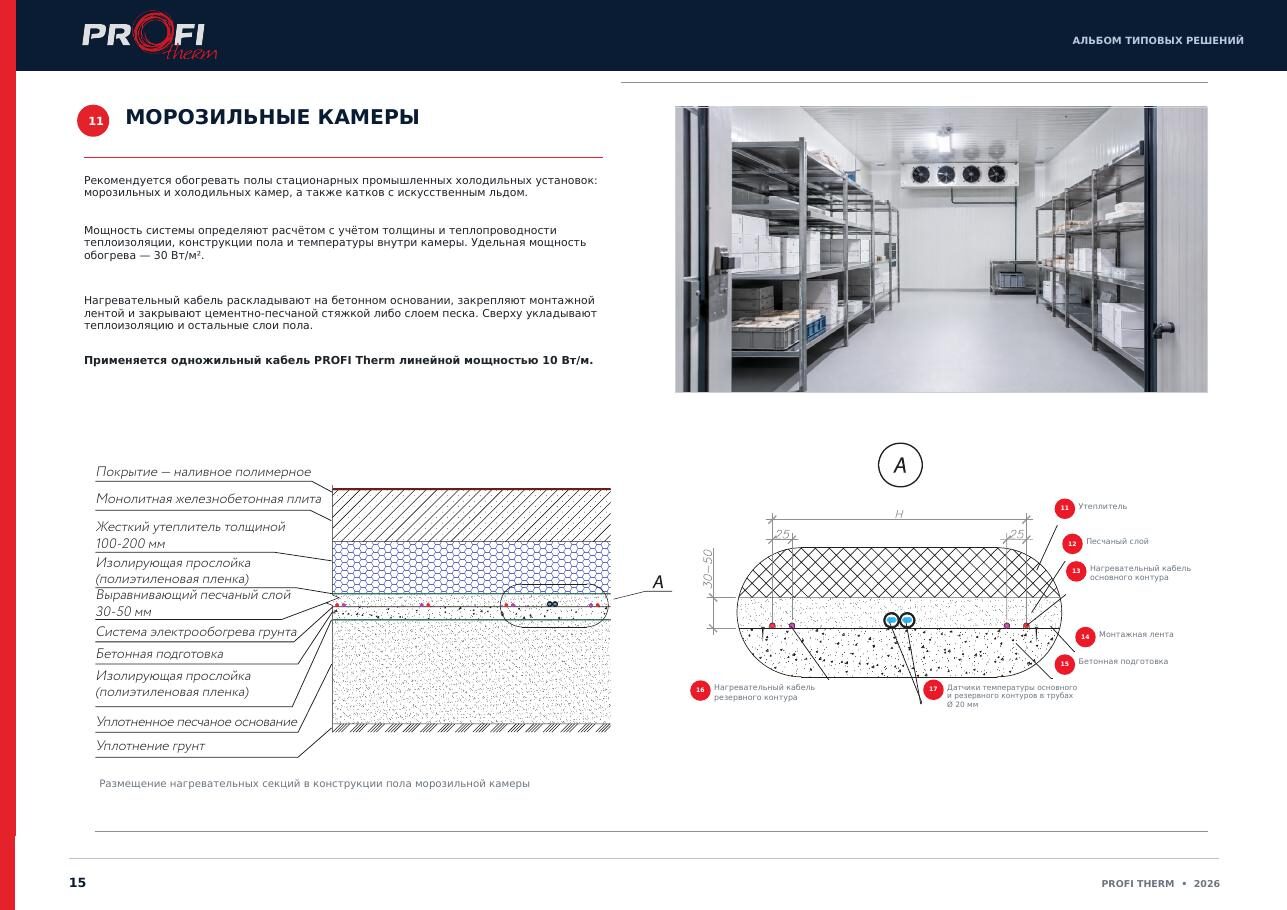

Открыть схему крупно ↗04. Защита от промерзания
Морозильные камеры
Система предотвращает промерзание грунта под стационарными холодильными и морозильными камерами, а также под катками с искусственным льдом.
30 Вт/м²ориентировочная удельная мощность обогрева
Кабель раскладывают на бетонном основании, закрепляют монтажной лентой и закрывают стяжкой либо слоем песка. Сверху располагаются теплоизоляция и остальные слои пола.
- основной и резервный нагревательные контуры;
- отдельные датчики температуры в защитных трубках;
- расчёт с учётом толщины теплоизоляции и температуры камеры.
Открыть схему крупно ↗Типовое решение — основа проекта
Фактическую мощность, длину секций, автоматику и схему раскладки определяют расчётом для конкретного объекта.
